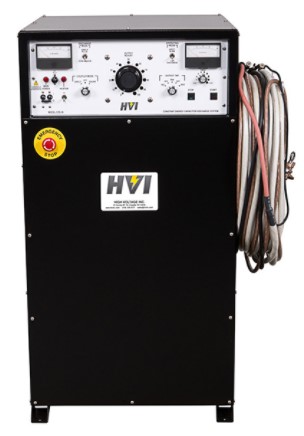

CDS-3616U(F)
O equipamento CDS-3616U(F) é ideal para a localização de falhas em cabos de até 69 kV, cabos com grandes extensões ou isolados a óleo. O potente gerador de impulso de 1600 joules faz com que a localização da falha se torne mais fácil através da utilização dos detectores acústicos e eletromagnéticos. Com uma corrente de queima de 280 mA, as falhas podem ser reduzidas rapidamente a valores de tensão mais baixos, ocasionando menos danos ao cabo no processo de localização. O CDS-3616U(F) pode gerar impulsos em 9, 18 ou 36 kV fornecendo 1600 Joules em todas as escalas.
_4d82de1f605ab93ff008d75e21ff5073.jpg)
Tensão de saída: 0 – 9 / 18 / 36 kV DC.
Energia de impulso: 1600 joules em todas as faixas de tensão ajustadas em 100%.
Corrente de queima: 280 / 140 / 70 mA nos ajustes 9 / 18 / 36 kV.
Tempo de descarga: 6 – 10 segundos.
Interface TDR: métodos de reflexão do arco e impulso de corrente.
Cabos: alta tensão, retorno e terra: 30 metros.
Carretel de cabos (opcional): alta tensão, retorno e terra: 30 metros.
Interface: TDR métodos de reflexão do arco e impulso de corrente.
Dimensões: 635 x 737 x 1130 mm.
Peso: 170 kg.
Alimentação: 230V, 50/60 Hz, 15A (Opção em 120 V).
Download: Download CDS-3616U(F).pdf
